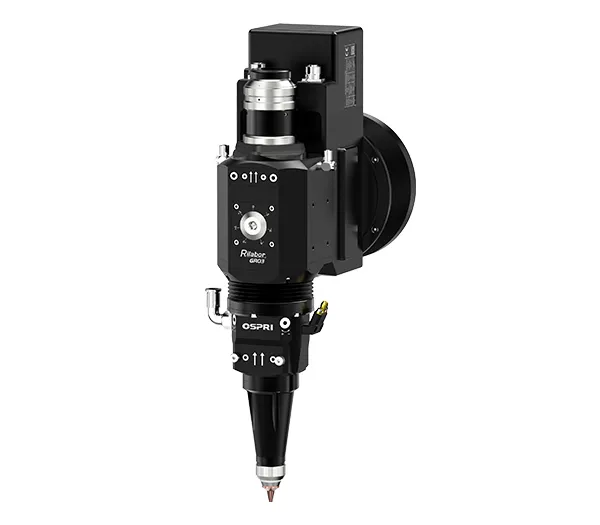

LCR03

Головка для 3D роботизированной лазерной резки, 3 кВт

Лазерная режущая головка с ручной фокусировкой и встроенной следящей осью для резки сложных 3D-форм

Головка для 3D роботизированной лазерной резки, 3 кВт
  • Головка для 3D роботизированной лазерной резки, 3 кВт
  • Головка для 3D роботизированной лазерной резки, 3 кВт
    Без защиты от столкновений
  • Головка для 3D роботизированной лазерной резки, 3 кВт
    С защитой от столкновений

    • LCR03

    Головка для 3D роботизированной лазерной резки, 3 кВт

    Лазерная режущая головка с ручной фокусировкой и встроенной следящей осью для резки сложных 3D-форм

    Наши лазерные режущие головки для 3D роботизированной лазерной резки мощностью 3 кВт с ручной фокусировкой используют водяное охлаждение для поддержания постоянной температуры головки при длительных процессах резки. При столкновении система защиты от столкновений автоматически сбрасывает настройки головки до исходного состояния, защищая ее от дальнейших повреждений. Корпус нашей лазерной режущей головки легкий и защищен от пыли, что значительно упрощает техническое обслуживание. В оптике нашей лазерной головы используется трехслойное защитное стекло, устойчивое к износу и попаданию загрязнений.

    Запросить цену
    Руководство по эксплуатации продукта
    Технические характеристики
    Тип Лазерная режущая головка для 3D роботизированной лазерной резки с ручной фокусировкой
    Модель LCR03
    Метод фокусировки Ручная фокусировка
    Тип интерфейса QBH
    Длина волны 1080±10 нм
    Номинальная мощность ≤4 кВт
    Фокусное расстояние 150/125 мм
    Расстояние коллимации 75 мм
    Диапазон фокусировки -12~+12 мм/-9~+9 мм
    Диапазон регулировки центрирования ±1.5 мм
    Точность позиционирования при ручной фокусировке 0.1 мм
    Ход дополнительной фокусировки 27 мм
    Скорость дополнительной фокусировки ≤250 мм/с
    Давление вспомогательного газа ≤2.5 МПа
    Масса 5 кг
    Варианты применения

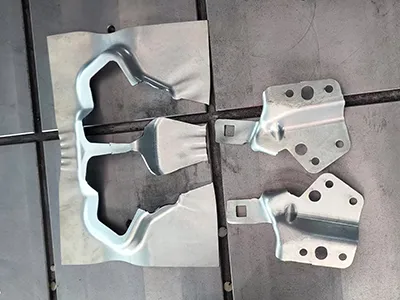

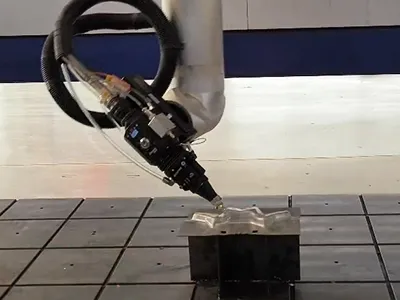

    Эти 3D-лазерные режущие головки эффективно работают на пятиосевых станках для лазерной резки и в роботизированных системах для обработки автомобильных кузовов, крыльев и других наружных панелей из углеродистой стали, алюминия, меди и оцинкованных металлических листов.

    • Головка для 3D роботизированной лазерной резки, 3 кВт
    • Головка для 3D роботизированной лазерной резки, 3 кВт
    Особенности

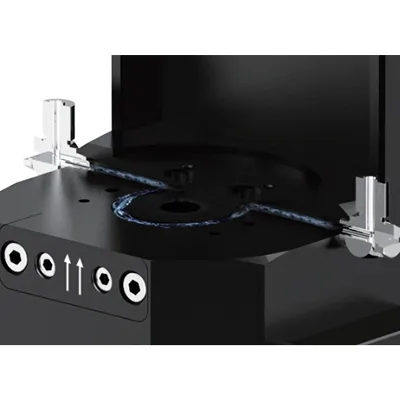

    Волоконный вход QBH с водяным охлаждением
    Волоконный вход QBH с водяным охлаждением

    Система водяного охлаждения с замкнутым контуром на интерфейсе/разъеме QBH поддерживает стабильную температуру разъема и предотвращает образование конденсата на оптике, что гарантирует стабильную работу лазерной головки в течение длительного времени.

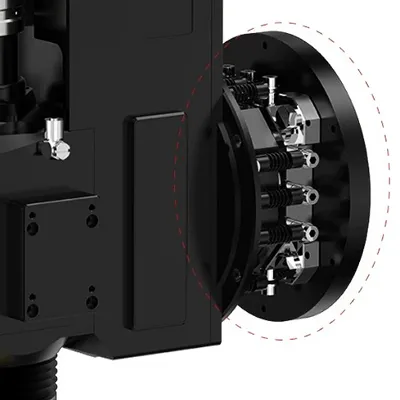

    Точное возвратное позиционирование
    Точное возвратное позиционирование

    Трехточечная коническая система фиксации возвращает головку в исходное положение после удара, поэтому выравнивание лазера остается точным в любой производственной ситуации.

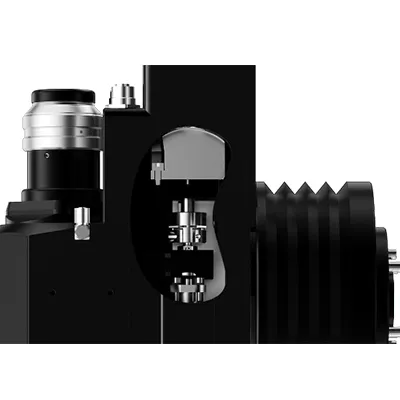

    Герметичный встроенный датчик высоты с быстрым откликом
    Герметичный встроенный датчик высоты с быстрым откликом

    Встроенный следящий модуль (емкостное управление зазором) полностью закрыт и имеет небольшой вес, что предотвращает попадание пыли и обеспечивает быстрое отслеживание поверхностей для точной и высокоскоростной резки.

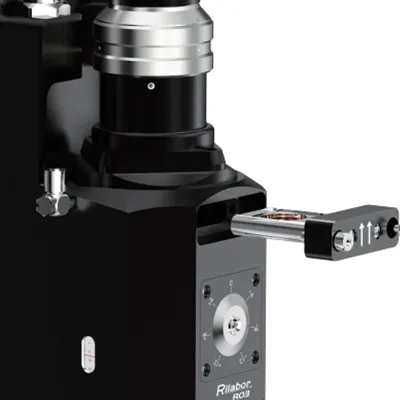

    Трехкомпонентный стек защитных стекол для защиты оптики
    Трехкомпонентный стек защитных стекол для защиты оптики

    Три защитных стекла защищают основную фокусирующую оптику от брызг и пыли, повышая долговечность при ежедневном производстве.

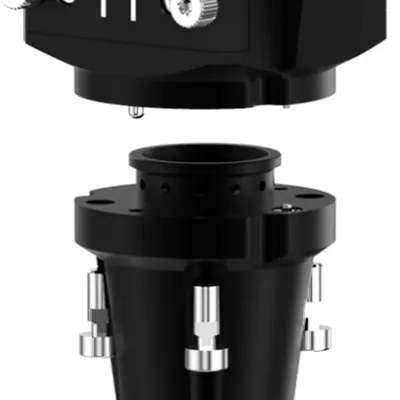

    Защита от столкновений с сигналом остановки
    Защита от столкновений с сигналом остановки

    В соответствующем стандарту креплении датчика используются срезные винты (предназначенные для безопасного разрушения при ударе), которые защищают головку и одновременно посылают сигнал о прекращении столкновения на контроллер.

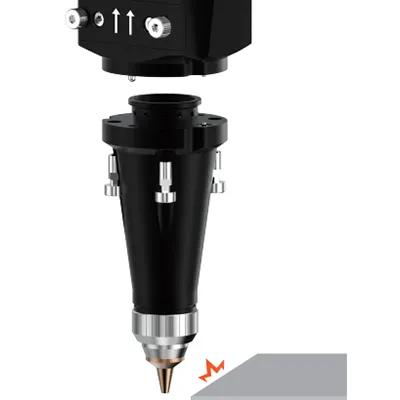

    Аварийная остановка при столкновении
    Аварийная остановка при столкновении

    Система обнаружения столкновений подключается к системе управления, которая отключает питание сразу после удара, предотвращая дальнейшие повреждения.
