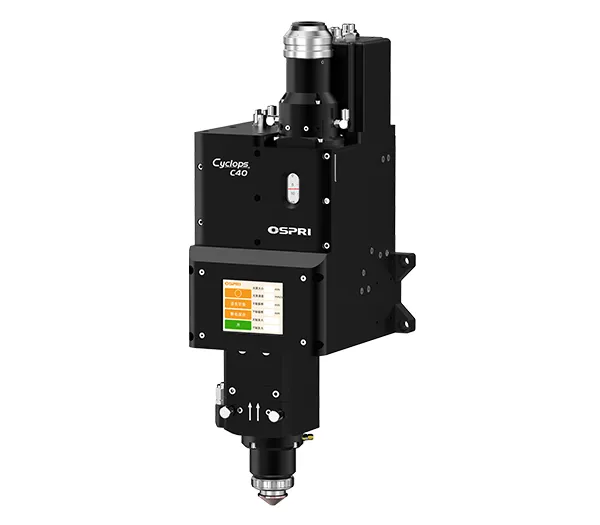

LDC40

Сканирующая лазерная режущая головка, 4 кВт

Лазерная режущая головка с автофокусом и лазером мощностью до 4 кВт для обработки высокоотражающих металлов

Сканирующая лазерная режущая головка, 4 кВт
  • Сканирующая лазерная режущая головка, 4 кВт
  • Сканирующая лазерная режущая головка, 4 кВт

    • LDC40

    Сканирующая лазерная режущая головка, 4 кВт

    Лазерная режущая головка с автофокусом и лазером мощностью до 4 кВт для обработки высокоотражающих металлов

    Мы предлагаем лазерные сканирующие режущие головки с автофокусировкой мощностью 4 кВт, подходящие для работы с отражающими металлами, такими как медь, латунь, алюминий и полированная нержавеющая сталь. Гальванометрический сканер быстро и точно позиционирует лазерный луч, а автофокус удерживает его на цели при изменении толщины или отделки, благодаря чему рез остается чистым, а зона термического влияния - малой. Типичные металлические детали, которые можно резать с помощью этих лазерных режущих головок, включают токоведущие выводы и шины аккумуляторов, панели корпусов, отражатели освещения и декоративные пластины.

    Запросить цену
    Руководство по эксплуатации продукта
    Технические характеристики
    Тип Сканирующая волоконно-лазерная режущая головка с автофокусировкой
    Модель LDC40
    Тип интерфейса QBH
    Длина волны 1080±10 нм
    Номинальная мощность 4 кВт
    Фокусное расстояние 150/200 мм
    Расстояние коллимации 100 мм
    Сопло FC-02
    Диапазон фокусировки -15~+15 мм/-30~+30 мм
    Диапазон регулировки центрирования ±1.5 мм
    Скорость фокусировки 100 мм/с
    Давление вспомогательного газа ≤2.5 МПа
    Колебания 0-3 мм
    Скорость колебаний ＜4000 мм/с
    Масса 9.4 кг
    Варианты применения

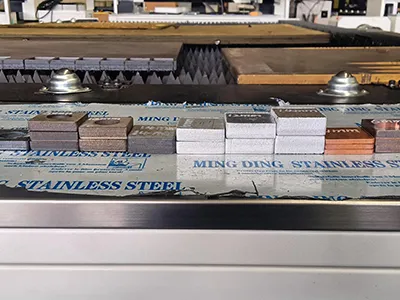

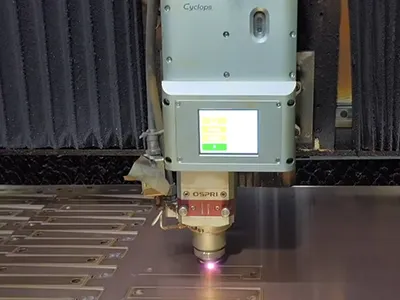

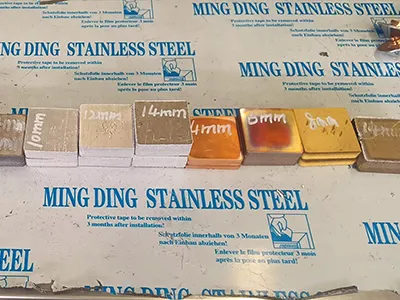

    Наши режущие головки для лазерных сканеров с автофокусировкой используются при изготовлении листового металла из металлов с высокой отражающей способностью, латуни, чистой меди (красной меди) и алюминия.

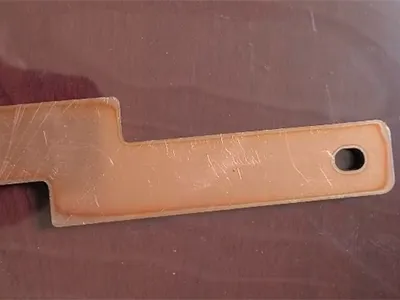

    • Сканирующая лазерная режущая головка, 4 кВтCutting pure-copper sheets
    • Сканирующая лазерная режущая головка, 4 кВт
    • Сканирующая лазерная режущая головка, 4 кВт
    • Сканирующая лазерная режущая головка, 4 кВт
    Особенности

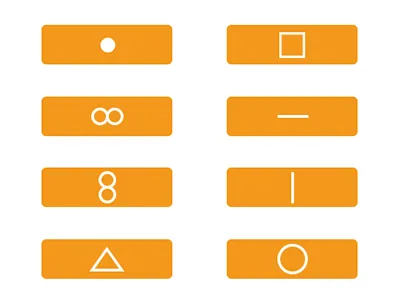

    Готовые траектории сканирования
    Готовые траектории сканирования

    Восемь предустановленных шаблонов сканирования (например, линия, дуга, круг, спираль, растровая развертка), которые можно выбрать на контроллере. Выберите траекторию, соответствующую геометрии, и достигните целевой скорости резки с меньшими затратами на первоначальную подгонку паттернов.

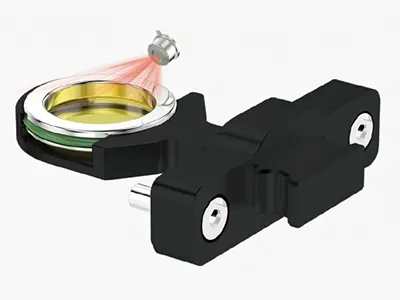

    Датчик загрязнения и автоматическая остановка
    Датчик загрязнения и автоматическая остановка

    Режущая голова оснащена датчиком для мониторинга степени загрязнения защитного стекла и предупреждает о необходимости его замены. Если загрязнение превышает допустимый предел, контроллер активирует сигнал тревоги и останавливает режущий станок для предотвращения некачественных резов и защиты головки.

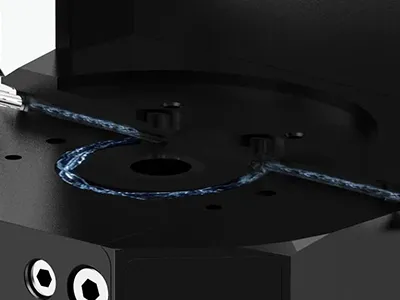

    Водяное охлаждение для длительной работы
    Водяное охлаждение для длительной работы

    Охлаждение корпуса и сканирующего блока поддерживает стабильную температуру в течение длительных смен, помогая сохранять фокус и постоянное качество кромки.

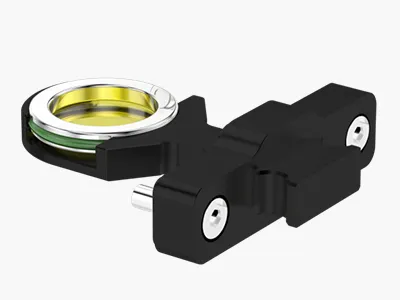

    Выдвижная конструкция для быстрого обслуживания
    Выдвижная конструкция для быстрого обслуживания

    Защитное стекло размещено в модуле выдвижного типа, что позволяет извлечь, заменить его и возобновить работу за минуты. Меньше простоя, выше эффективность.

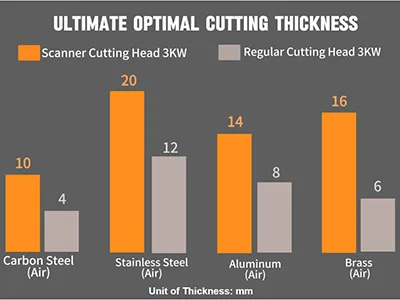

    Надежная работа на отражающих металлах
    Надежная работа на отражающих металлах

    Оптимизированный оптический путь улучшает энергетическую связь на латуни, меди и алюминии. Вы получаете более высокие скорости и увеличенную рабочую толщину при тех же 4 кВт, с чистым резом и малой зоной термического влияния.
