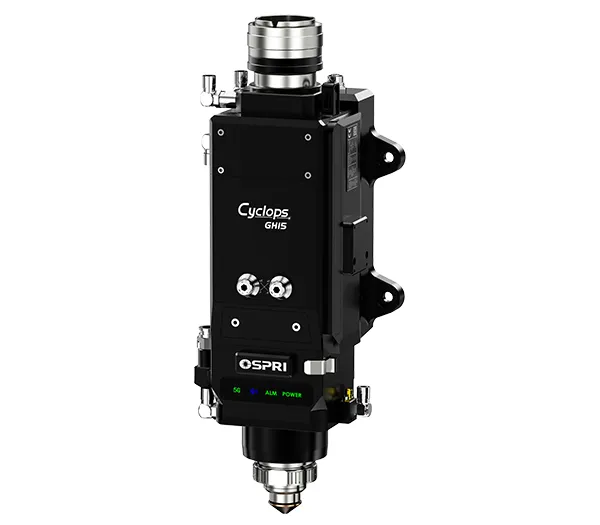

GH15B

Волоконно-лазерная режущая головка для скошенной резки, 15 кВт

Интеллектуальная лазерная режущая головка с автофокусом, информационным управлением и мощностью лазера до 15 кВт для обработки толстых металлических листов

Волоконно-лазерная режущая головка для скошенной резки, 15 кВт
  • Волоконно-лазерная режущая головка для скошенной резки, 15 кВт
    Фокусное расстояние 200 мм, плоское сопло
  • Волоконно-лазерная режущая головка для скошенной резки, 15 кВт
    Фокусное расстояние 250 мм, заостренное сопло
  • Волоконно-лазерная режущая головка для скошенной резки, 15 кВт

    • GH15B

    Волоконно-лазерная режущая головка для скошенной резки, 15 кВт

    Интеллектуальная лазерная режущая головка с автофокусом, информационным управлением и мощностью лазера до 15 кВт для обработки толстых металлических листов

    Данная высокомощная волоконная лазерная режущая головка предназначена для обработки толстых металлических листов. Оснащена 5G-связью для мониторинга утечек газа, загрязнения линз и температуры сопла в режиме реального времени, предоставляя своевременные предупреждения и сигналы тревоги. Встроенная система защиты от столкновений гарантирует немедленную остановку лазерной режущей головы в случае удара, сокращая потребности в обслуживании и повышая общую эффективность резки при работе с толстолистовым материалом.

    Запросить цену
    Руководство по эксплуатации продукта
    Технические характеристики
    Тип Интеллектуальная волоконно-лазерная режущая головка с автофокусировкой
    Модель GH15B
    Тип интерфейса QBH, QD, Q+, LOE/QF-D
    Длина волны 1080±10 нм
    Номинальная мощность ≤15 кВт
    Фокусное расстояние 200/250/300 мм
    Расстояние коллимации 100 мм
    Диапазон фокусировки -39~+30 мм
    Диапазон регулировки центрирования ±1.5 мм
    Скорость фокусировки 200 мм/с
    Давление вспомогательного газа ≤3 МПа
    Масса 7 кг
    Варианты применения

    Эта лазерная режущая головка с автофокусировкой применяется для резки толстых листов из таких материалов, как углеродистая сталь, медь, алюминий и оцинкованный лист.

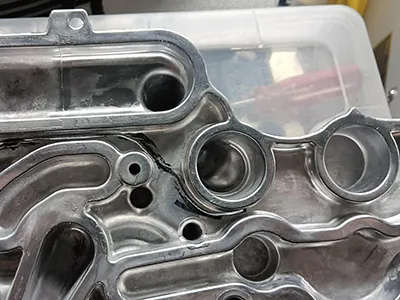

    • Волоконно-лазерная режущая головка для скошенной резки, 15 кВтРезка алюминиевых профилей лазером с расфокусировкой

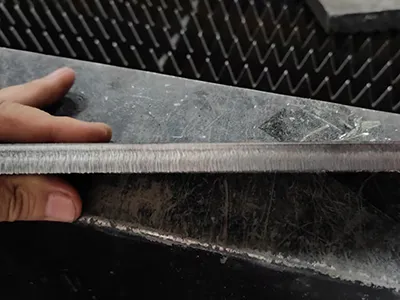

    • Волоконно-лазерная режущая головка для скошенной резки, 15 кВтРезка углеродистой стали толщиной 22 мм, лазером мощностью 12 кВт - 1,8 м/мин, резка в кислородной среде с отрицательной расфокусировкой

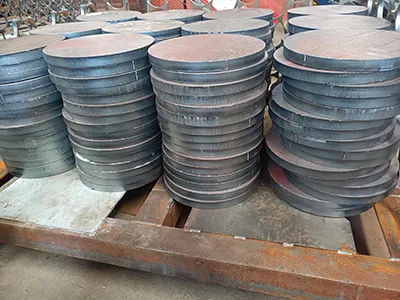

    • Волоконно-лазерная режущая головка для скошенной резки, 15 кВтРезка углеродистой стали толщиной 12 мм, лазером мощностью 12 кВт - 4,5 м/мин, резка в воздушной среде
    Особенности

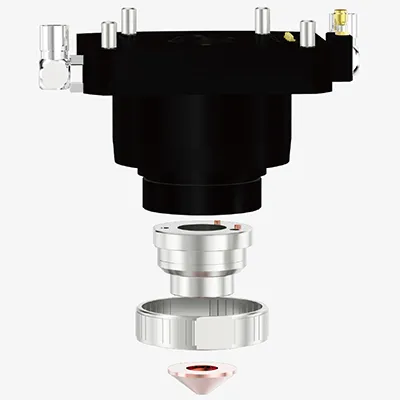

    Мониторинг температуры сопла
    Мониторинг температуры сопла

    Сигнализация о превышении уровня температуры автоматически выдает команду остановки, что гарантирует своевременную остановку лазерной головки и оповещает оператора для устранения неисправностей, предотвращая дефекты обработки.

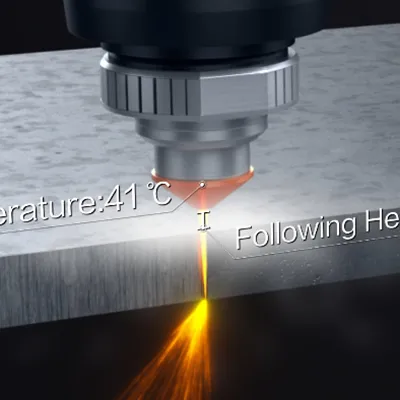

    Мониторинг и контроль высоты в реальном времени (при поддержке системы)
    Мониторинг и контроль высоты в реальном времени (при поддержке системы)

    Непрерывная передача данных о температуре сопла и динамическая регулировка высоты резки поддерживают постоянное расстояние между соплом и заготовкой для стабильного качества резки.

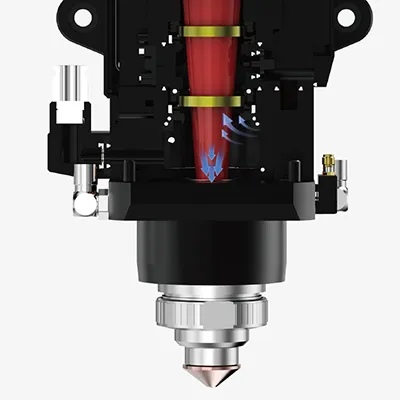

    Контроль положения фокуса (при поддержке системы)
    Контроль положения фокуса (при поддержке системы)

    Контроль температуры линз в реальном времени позволяет автоматически регулировать фокус, предотвращая его смещение, вызванное нагревом линз, и обеспечивая равномерное качество резки.

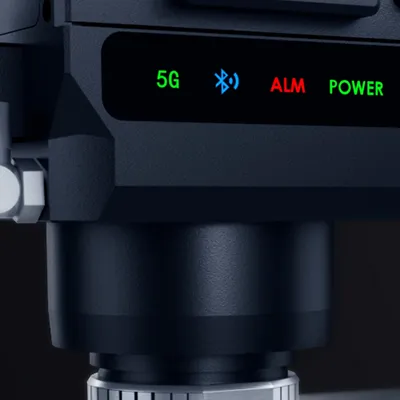

    Встроенный мониторинг давления газа (при поддержке системы)
    Встроенный мониторинг давления газа (при поддержке системы)

    Вызывает срабатывание сигнализации, если давление режущего газа отклоняется от нормы, предотвращая повреждение лазерной режущей головки и плохое качество резки.

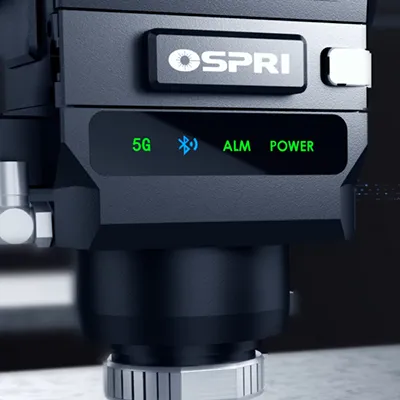

    Автоматическая регулировка расхода газа и контроль давления (при поддержке системы)
    Автоматическая регулировка расхода газа и контроль давления (при поддержке системы)

    Обнаруживает различия между фактическим и установленным давлением режущего газа и автоматически калибрует давление для обеспечения стабильного качества резки и защиты головки.

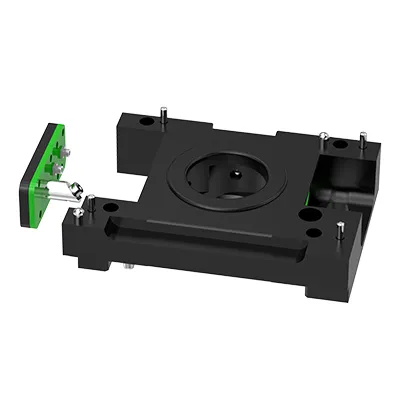

    Обнаружение утечек и сигнал предупреждения
    Обнаружение утечек и сигнал предупреждения

    Подает сигнал тревоги при нарушении герметичности защитного лазерного стекла и напоминает операторам о необходимости обслуживания или замены деталей, предотвращая загрязнение внутренних линз.

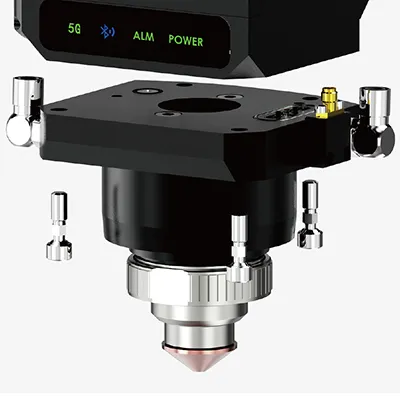

    Защита от столкновений
    Защита от столкновений

    Встроенный датчик со специальным продувочным узлом защищает лазерную головку при столкновении, одновременно активируя сигнал немедленной остановки.

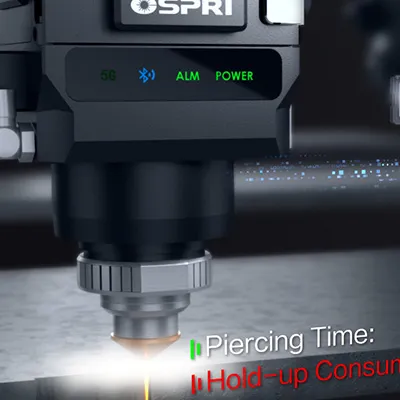

    Мониторинг пробивания для повышения эффективности (при поддержке системы)
    Мониторинг пробивания для повышения эффективности (при поддержке системы)

    Мониторинг результатов пробивания в реальном времени. Резка начинается сразу после пробивания, устраняя задержки и повышая производительность.

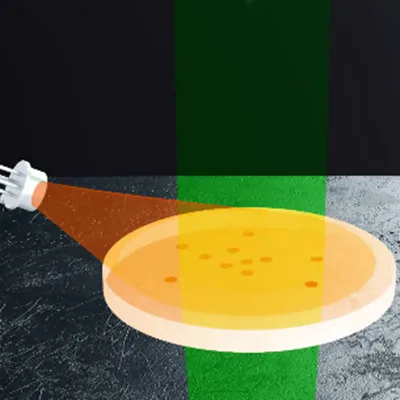

    Мониторинг загрязнения линз
    Мониторинг загрязнения линз

    Предупреждает о загрязнении линз и их своевременной замене. Такая система предотвращает ухудшение качества резки и повреждение лазерной головки.

    Сопутствующие поворотные оси для лазерных головок
    Найдите идеальную лазерную головку для ваших нужд в лазерной обработке

    Независимо от того, нужна ли вам лазерная головка, изготовленная в соответствии с вашими техническими требованиями, или рекомендации по выбору правильного решения, наша команда всегда готова оказать вам полный спектр наших услуг.

    Связаться с нами
    Лазерные режущие головки
      1. Плоской 2D резки
      2. Плоской 2D резки Лазерные головки для 2D резки плоского металлического листа
      1. Резки труб и профилей
      2. Резки труб и профилей Лазерные головки для резки металлических труб и профилей
      1. Косой обрубки
      2. Косой обрубки Лазерные головки для создания скосов на металлах
      1. 3D резки
      2. 3D резки Лазерные головки для резки сложных металлических компонентов и конструкционных деталей

    Наша высокомощная лазерная режущая головка разработана для обработки толстых металлических изделий. Она интегрирует мониторинг давления газа, обнаружение утечек, обнаружение пробивания и мониторинг температуры сопла. Данные функции упрощают резку толстых листов, улучшают стабильность и позволяют эффективно работать с более простым обслуживанием.

    Специализированные лазерные режущие головки волоконных лазеров способны обрабатывать круглые трубы, квадратные трубы и двутавровые балки. Подходящие материалы включают углеродистую сталь, нержавеющую сталь и другие промышленные металлы.

    • Перед использованием оберните головку защитной лентой, чтобы предотвратить скопление пыли в щелях во время обслуживания.
    • Не пытайтесь очистить или разобрать внутренние линзы, если они загрязнились или повреждены, так как это может вызвать дальнейшее загрязнение. Рекомендуется заменять их напрямую.
    • Замена защитных линз, коллимирующих линз и фокусирующих линз должна выполняться в чистом помещении (класс 1000 или выше).
    • При проверке линз сначала используйте белую бумагу, чтобы проверить наличие черных точек на красном лазерном луче. Затем, при низкой мощности, используйте черную светочувствительную бумагу для проверки пятна луча. Наконец, извлеките линзу и проверьте ее под микроскопом для точности.
