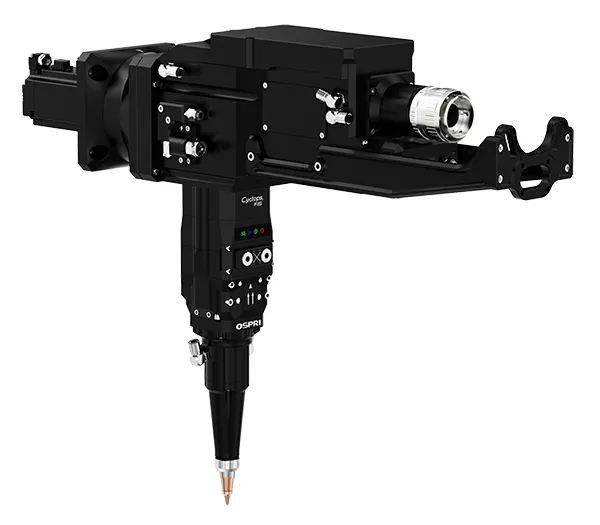

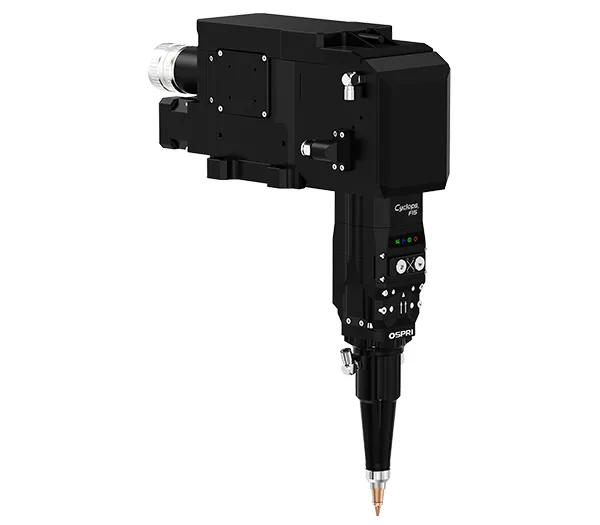

LCF15A

Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт

Интеллектуальная лазерная режущая головка с автофокусом, информационным управлением и мощностью лазера до 15 кВт для обработки металлических труб и профилей

LCF15A1

Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт
  • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт
  • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт
  • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт

    • Передний лазерный интерфейс/разъем, рисунок 1 с монтажным кронштейном, рисунок 2 без монтажного кронштейна

    Запросить цену
    Руководство по эксплуатации продукта

    LCF15A2

    Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт
  • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт
  • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт
  • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВт

    • Задний лазерный интерфейс/разъем, рисунок 1 без монтажного кронштейна, рисунок 2 с монтажным кронштейном

    Запросить цену
    Руководство по эксплуатации продукта

    Разработанная для обработки металлических труб и конструкционных профилей, данная волоконная лазерная режущая головка обеспечивает высокую производительность при мощности лазера до 15 кВт. Усиленный сенсор позволяет нашей лазерной голове легко адаптироваться к различным типам профилей и гарантирует стабильное качество резки. Встроенная система защиты от столкновений обеспечивает быстрое восстановление исходного состояния головки после удара, а улучшенная обратная связь предоставляет своевременные предупреждения для поддержания стабильного качества лазерного и сокращения времени простоев. Универсальная конструкция нашей лазерной режущей головки упрощает послепродажное обслуживание, делая ее надежным решением для долгосрочного промышленного использования.

    Технические характеристики
    Тип Волоконно-лазерная режущая головка с автофокусировкой
    Модель LCF15A1/LCF15A2
    Тип интерфейса Q+, QD, LOE3.1, LOE3.2
    Длина волны 1064±10 нм
    Номинальная мощность ≤15 кВт
    Фокусное расстояние 250/300 мм
    Расстояние коллимации 100 мм
    Диапазон фокусировки -50~+50 мм/-70~+70 мм
    Диапазон регулировки центрирования ±1.5 мм
    Скорость фокусировки 400 мм/с
    Повторяющаяся точность позиционирования фокусирующей оси 0.05 мм
    Диапазон перемещения по оси А ±45°
    Номинальная скорость вращения 30 об/мин
    Точность позиционирования 1 дуговая минута
    Давление вспомогательного газа ≤3 МПа
    Масса 9.5 кг
    Варианты применения

    Данная волоконная лазерная режущая головка прямого угла оптимизирована для резки труб и профилей различной формы, включая круглые трубы, квадратные трубы и двутавровые балки. Она подходит для обработки углеродистой стали, нержавеющей стали и других распространенных промышленных металлов.

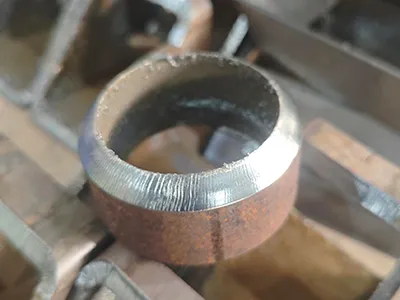

    • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВтУглеродистая сталь толщиной 8 мм, 12 кВт - 8 м/мин, резка с азотом

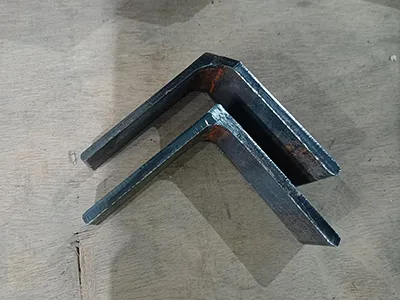

    • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВтЖелезный уголок толщиной 5 мм, 3 кВт

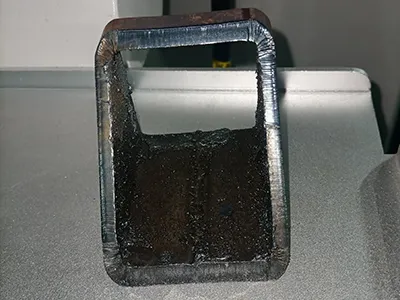

    • Волоконно-лазерная режущая головка для резки под углом (с автофокусировкой, одноподвесная система, прямой угол), 15 кВтКвадратная труба из углеродистой стали толщиной 6 мм, 2,4 кВт
    Особенности

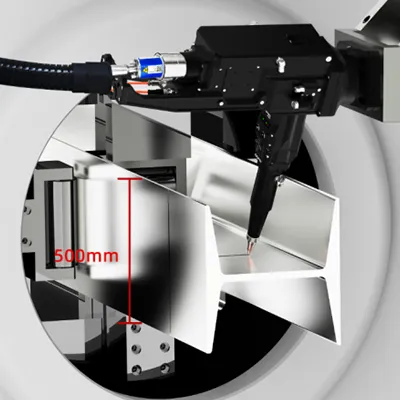

    Увеличенный радиус действия для сложных профилей
    Увеличенный радиус действия для сложных профилей

    Возможность резки со скосом 500 мм обеспечивает плавную обработку больших конструктивных профилей.

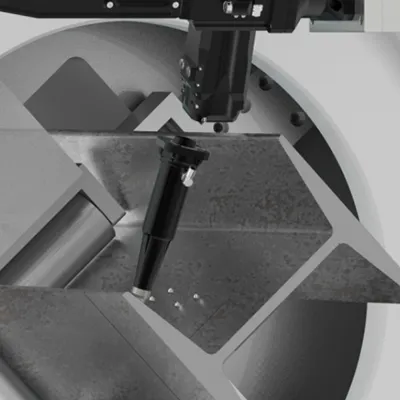

    Защита от столкновений
    Защита от столкновений

    Встроенный лазерный датчик сопла для защиты от столкновений, обеспечивающий быстрое восстановление исходного состояния головки и бесперебойность производства.

    Стабильное качество резки
    Стабильное качество резки

    Лазерная головка снащена встроенным емкостным усилителем мощности для быстрого реагирования и снижения уровня помех, что обеспечивает точную и стабильную работу резца.

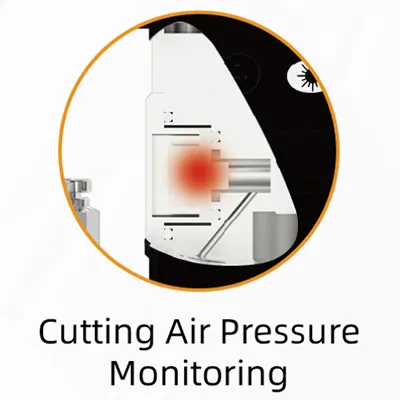

    Интеллектуальный контроль давления воздуха
    Интеллектуальный контроль давления воздуха

    Обеспечивает раннее предупреждение об утечке или низком давлении воздуха, гарантируя непрерывность обработки и предотвращая простои.

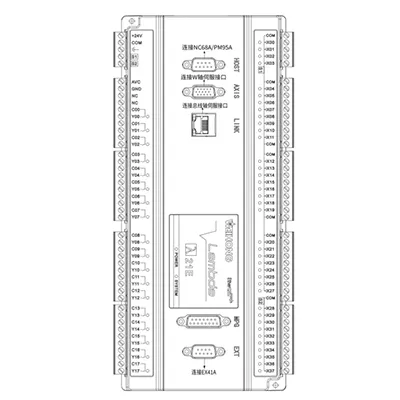

    Локальная связь по EtherCAT
    Локальная связь по EtherCAT

    Бесшовное подключение к системам ЧПУ для синхронного управления и интегрированной работы станка.

    Рекомендуемые расходные материалы и запчасти
    Коллимирующая линза с защитным стеклом PMD32T2DS
    Фокусирующая линза с защитным стеклом PMD34T5DS
    Защитная линза для резки PMD34T5DS
    Коллимирующая линза DF100D37DS
    Фокусирующая линза DF200D37DS, SF250D37DS, SF300D37DS
    Уплотнительное кольцо 38.6×30.5×3.8， 38.6×30.5×3.8
    Керамическое кольцо FC-18
    Сопло Серия FSN21
    Сопутствующие поворотные оси для лазерных головок
    Найдите идеальную лазерную головку для ваших нужд в лазерной обработке

    Независимо от того, нужна ли вам лазерная головка, изготовленная в соответствии с вашими техническими требованиями, или рекомендации по выбору правильного решения, наша команда всегда готова оказать вам полный спектр наших услуг.

    Связаться с нами
    Лазерные режущие головки
      1. Плоской 2D резки
      2. Плоской 2D резки Лазерные головки для 2D резки плоского металлического листа
      1. Резки труб и профилей
      2. Резки труб и профилей Лазерные головки для резки металлических труб и профилей
      1. Косой обрубки
      2. Косой обрубки Лазерные головки для создания скосов на металлах
      1. 3D резки
      2. 3D резки Лазерные головки для резки сложных металлических компонентов и конструкционных деталей

    Наша высокомощная лазерная режущая головка разработана для обработки толстых металлических изделий. Она интегрирует мониторинг давления газа, обнаружение утечек, обнаружение пробивания и мониторинг температуры сопла. Данные функции упрощают резку толстых листов, улучшают стабильность и позволяют эффективно работать с более простым обслуживанием.

    Специализированные лазерные режущие головки волоконных лазеров способны обрабатывать круглые трубы, квадратные трубы и двутавровые балки. Подходящие материалы включают углеродистую сталь, нержавеющую сталь и другие промышленные металлы.

    • Перед использованием оберните головку защитной лентой, чтобы предотвратить скопление пыли в щелях во время обслуживания.
    • Не пытайтесь очистить или разобрать внутренние линзы, если они загрязнились или повреждены, так как это может вызвать дальнейшее загрязнение. Рекомендуется заменять их напрямую.
    • Замена защитных линз, коллимирующих линз и фокусирующих линз должна выполняться в чистом помещении (класс 1000 или выше).
    • При проверке линз сначала используйте белую бумагу, чтобы проверить наличие черных точек на красном лазерном луче. Затем, при низкой мощности, используйте черную светочувствительную бумагу для проверки пятна луча. Наконец, извлеките линзу и проверьте ее под микроскопом для точности.
